اگر در یک کارخانه یا ساختمان بزرگ با موتورهای متعدد، ترانسفورماتورها، کمپرسورها یا سیستمهای تهویه سروکار داشته باشید، خیلی زود با این سؤال روبهرو میشوید که بانک خازنی چیست و چرا تقریباً پای ثابتِ تابلوهای برق صنعتی است. در پاسخ باید بدانید که بانک خازنی مجموعهای از خازنهاست که در قالب یک تابلو یا یونیت آماده، بهصورت موازی به شبکه متصل میشود تا توان راکتیو بارهای القایی را در محل مصرف جبران کند، ضریب توان را بهبود دهد و در نتیجه جریان، تلفات و افت ولتاژ در کابلها و ترانسفورماتورها کاهش یابد. همین نکات هسته اصلی آشنایی با بانک خازنی و دلیل حضور دائمی آن در تابلوهای برق صنعتی است. در ادامه، گامبهگام نحوه کار، اجزا، کاربردها و مزایا و معایب این تجهیز را بررسی میکنیم؛ اگر در فکر انتخاب یا بهینهسازی بانک خازنی هستید، تا انتهای این مطلب همراه شرکت فاراد انرژی بمانید.
بانک خازنی چیست؟
برای پاسخ دقیق به اینکه بانک خازنی چیست باید آن را به زبان ساده اینطور تعریف کنیم:«یک مجموعه خازن (معمولاً چند پلهای) که بهصورت موازی با شبکه یا بار وصل میشود تا توان راکتیوِ موردنیاز بارهای القایی را نزدیک همان محل تأمین کند و ضریب توان را بهبود بدهد.» استاندارد IEC برای بانکهای اصلاح ضریب توانِ فشار ضعیف، این تجهیزات را بهعنوان low-voltage AC shunt capacitor banks intended to be used for power factor correction معرفی میکند.
- پس در واقع در تعریف بانک خازنی میتوان گفت بانک خازنی تجهیزی است که توان راکتیو خازنی تولید میکند تا شبکه مجبور نباشد تمام توان راکتیو بار را از مبدأ تأمین کند.
پس مفهوم بانک خازنی در عمل این است که برای یک توان اکتیو ثابت، جریان کلی کاهش پیدا میکند و ظرفیت مفید کابلها، ترانسها و سایر تجهیزات بیشتر در خدمت توان مفید قرار میگیرد. در واقع خازنهای داخل بانک مثل یک «منبع جریان راکتیو» عمل میکنند و بخش مهمی از نیاز راکتیو موتورها و ترانسها را خودشان تأمین میکنند. همین ویژگیهاست که در صنعت، به عنوان دلیل اصلی استفاده از بانک خازنی مطرح میشود.
بانک خازنی چگونه کار میکند؟
بیشتر بارهای صنعتی مثل موتورهای القایی و ترانسفورماتورها، ذاتاً القایی هستند و برای ایجاد میدان مغناطیسی، توان راکتیو میخواهند. این موضوع باعث افت ضریب توان و افزایش جریان میشود. بانک خازنی با تزریق توان راکتیو خازنی در همان نقطهای که بار قرار دارد، بخشی از این نیاز را جبران میکند؛ در نتیجه، جریان راکتیو کمتری از شبکه گرفته میشود و ضریب توان به محدوده مطلوب نزدیک میشود.
اما انواع بانک خازنی چیست؟ در عمل، دو نوع رایج بانک وجود دارد:
- نوع ثابت که ظرفیت مشخصی دارد و همیشه وصل است (برای بارهای تقریباً ثابت)،
- نوع اتوماتیک که دارای رگولاتور ضریب توان است.
در بانک اتوماتیک، کنترلر وضعیت توان راکتیو و ضریب توان را اندازهگیری میکند و پلههای مختلف خازنی را بسته به نیاز، وارد مدار کرده یا از آن خارج میکند تا ضریب توان در محدوده هدف باقی بماند.
در شبکههایی که هارمونیک قابلتوجه دارند، معمولاً همراه خازنها از راکتور سری (بانک دیتیون) استفاده میشود تا احتمال رزونانس و تقویت هارمونیک کاهش یابد. ترکیب خازن و راکتور با نسبت مناسب، کمک میکند بانک خازنی بدون ایجاد مشکل اضافی، کار اصلاح ضریب توان و جبران توان راکتیو را انجام دهد.

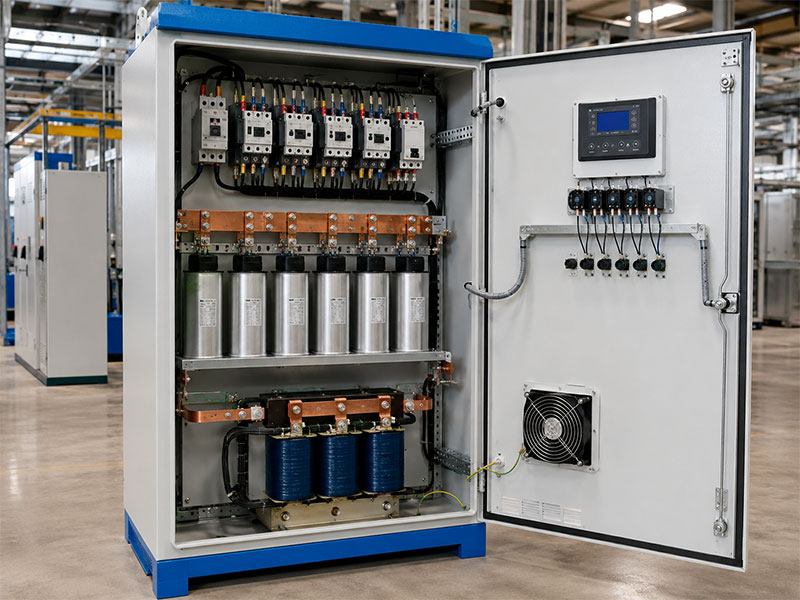

اجزای بانک خازنی
یک بانک خازنی صنعتی فقط از چند خازن ساده تشکیل نشده و برای کار ایمن و پایدار، مجموعهای از اجزا در کنار هم کار میکنند. مهمترین اجزای بانک خازنی عبارتاند از:
- واحدهای خازنی با ظرفیتهای مشخص kVAr که قلب اصلی تولید توان راکتیو خازنی هستند.
- تجهیزات کلیدزنی پلهها مثل کنتاکتورهای مخصوص خازنی یا کلیدزنی الکترونیکی/تایریستوری برای وصل و قطع هر پله.
- حفاظت هر پله و حفاظت اصلی تابلو (فیوزها یا کلیدهای حفاظتی مناسب) برای جلوگیری از آسیب در خطاها.
- رگولاتور ضریب توان و تجهیزات اندازهگیری (CT و اندازهگیری ولتاژ) در بانکهای اتوماتیک برای پایش و فرماندهی به پلهها.
- راکتور سری (در بانکهای دیتیون) جهت کاهش ریسک رزونانس و کنترل اثر هارمونیکها.
- مقاومتهای دشارژ برای تخلیه ولتاژ باقیمانده روی خازنها پس از قطع و افزایش ایمنی کار.
- بدنه، شینهها و سیستم تهویه مناسب که استحکام مکانیکی، ایمنی و شرایط حرارتی قابلقبول را برای کارکرد طولانیمدت خازنها فراهم میکنند.
چرا در صنعت از بانک خازنی استفاده میشود؟
پاسخ عملی به سؤال بانک خازنی چیست زمانی کامل میشود که بدانیم «چرا برای صنعت ارزش اقتصادی و فنی دارد». مهمترین دلیل این است که با جبران توان راکتیو در محل مصرف، در همان سطح توان اکتیوِ موردنیاز، جریان کاهش پیدا میکند و این یعنی تلفات و فشار روی تجهیزات کمتر میشود. ABB بهصراحت به این مزیت فنی اشاره میکند که با اصلاح ضریب توان و تأمین محلی توان راکتیو، جریان کاهش مییابد و بهرهبرداری از خطوط (ترانسها) بهتر میشود.
از منظر بهرهبرداری و کیفیت توان هم، بانکهای خازنی میتوانند ولتاژ را بهتر نگه دارند و در برخی شرایط به بهبود کیفیت توان کمک کنند؛ در مطالعات و راهنماهای صنعتی (مثل ایتون) نیز به کاهش تلفات، بهبود ولتاژ و آزادسازی ظرفیت اشاره شده است.

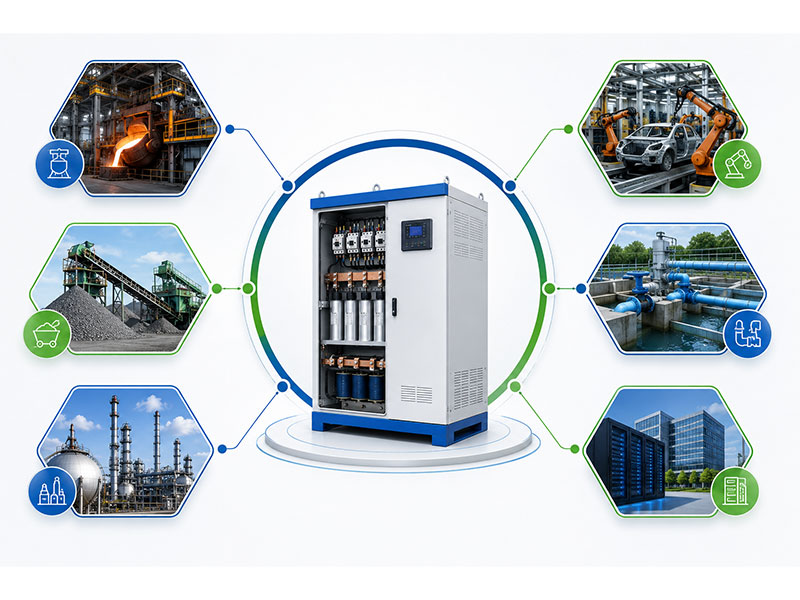

بانک خازنی در چه صنایعی کاربرد دارد؟
تقریباً در هر جایی که بارهای القایی پرقدرت وجود داشته باشد، استفاده از بانک خازنی منطقی و رایج است. در این محیطها، اینکه مزیت استفاده از بانک خازنی چیست و چطور ضریب توان را اصلاح میکند، مستقیماً روی طراحی و هزینه بهرهبرداری اثر میگذارد. مهمترین صنایعی که به شکل گسترده از بانک خازنی استفاده میکنند عبارتاند از:
- صنایع فولاد، ذوب و نورد، بهخاطر کورهها، موتورهای سنگین و تجهیزات پرمصرف
- صنایع سیمان و معدن، شامل سنگشکنها، آسیابها و نوارنقالههای طولانی
- واحدهای نفت، گاز و پتروشیمی، به دلیل پمپها، کمپرسورها و فنهای بزرگ فرآیندی
- کارخانجات تولیدی و خطوط مونتاژ با تعداد زیاد موتور و درایو
- تأسیسات آب و فاضلاب و ایستگاههای پمپاژ
- ساختمانهای بزرگ، مراکز خرید و مجتمعهای اداری با چیلر، هواساز و آسانسور
- دیتاسنترها و سایتهای حساس که نیاز به مدیریت توان و کیفیت ولتاژ دارند (با طراحی دقیق و توجه به هارمونیکها)
صرفه جویی برق از طریق بانک خازنی
از دید فنی، بانک خازنی در مصرف واقعی توان اکتیو جادو نمیکند؛ یعنی اگر موتور همان کار مکانیکی را انجام دهد، انرژی مفید موردنیاز آن تقریباً ثابت میماند. با این حال، جبران توان راکتیو در محل، باعث کاهش جریان کلی شبکه میشود. جریان کمتر یعنی تلفات I²R در کابلها و ترانسها کاهش مییابد، افت ولتاژ کمتر شده و بخشی از ظرفیت تجهیزات آزاد میشود. نتیجه نهایی میتواند کاهش هزینههای ناشی از تلفات و ضریب توان پایین، استفاده بهتر از زیرساخت موجود و در بسیاری از تعرفهها، کاهش پرداختهای مرتبط با توان راکتیو باشد.
جدول مزایا و معایب بانک خازنی
وقتی متوجه میشویم بانک خازنی چیست و چه نقشی در جبران توان راکتیو دارد، سؤال بعدی این است که دقیقاً چه مزایا و در عین حال چه ریسکهایی برای آن وجود دارد. جدول زیر مهمترین مزایا و معایب بانک خازنی را بهصورت خلاصه و قابل استفاده در طراحی و بهرهبرداری نشان میدهد:
| مزایا | توضیح کوتاه | معایب / ریسکها | راهکار کنترل |
| بهبود ضریب توان و کاهش جریان | با تزریق توان راکتیو خازنی، جریان کلی شبکه کاهش پیدا میکند و شرایط بهرهبرداری بهتر میشود. | احتمال رزونانس و تقویت هارمونیک | استفاده از بانکهای دیتیون و راکتور سری، همراه با تحلیل هارمونیک قبل از اجرا. |
| آزادسازی ظرفیت ترانس و کابل | کاهش جریان باعث میشود ظرفیت مفید ترانسفورماتورها و کابلها بیشتر در خدمت توان مفید قرار بگیرد. | اضافهجبران در بارهای سبک یا زمان افت بار | استفاده از بانک خازنی اتوماتیک و تنظیم صحیح ستپوینت ضریب توان. |
| بهبود سطح ولتاژ در محل مصرف | جبران توان راکتیو نزدیک بار میتواند افت ولتاژ را در شینهای حساس کاهش دهد. | جریان هجومی و ترنزینت هنگام کلیدزنی خازنها | بهکارگیری کنتاکتورهای خازنی یا کلیدزنی تایریستوری و طراحی درست مدار. |
| کاهش تلفات شبکه داخلی | جریان کمتر در کابل و ترانس یعنی کاهش تلفات I²R در شبکه داخلی مجموعه. | داغشدن خازنها و کاهش عمر در صورت طراحی نامناسب | انتخاب کلاس مناسب خازن، تهویه و خنککاری کافی و پایش دمای تابلو. |
| کاهش هزینههای ناشی از توان راکتیو | در بسیاری از تعرفهها، بهبود ضریب توان یعنی جلوگیری از جریمهها و هزینههای مرتبط با راکتیو. | باقی ماندن ولتاژ خطرناک روی خازن پس از قطع | استفاده از مقاومتهای دشارژ و رعایت کامل دستورالعملهای ایمنی هنگام سرویس. |
| تطبیقپذیری با تغییر بار (در نوع اتوماتیک) | در بانکهای اتوماتیک، پلهها مطابق تغییرات توان راکتیو قطع و وصل میشوند. | انتخاب اشتباه ظرفیت یا پلهبندی | محاسبه ظرفیت بر اساس اندازهگیری واقعی پروفایل بار و تحلیل انرژی قبل از خرید. |
جمعبندی
در نهایت میتوان گفت پاسخ عملی به این سؤال که بانک خازنی چیست، یک جمله ساده است: «راهکاری استاندارد برای جبران توان راکتیو و اصلاح ضریب توان در شبکههای صنعتی و ساختمانی». بانک خازنی با تأمین توان راکتیو در نزدیکی بار، جریان شبکه را کاهش میدهد، تلفات را پایین میآورد، سطح ولتاژ را بهبود میبخشد و استفاده از ظرفیت کابلها و ترانسفورماتورها را بهینه میکند. در عین حال، اگر ظرفیت، محل نصب و نوع بانک بهدرستی انتخاب نشود، ریسکهایی مثل رزونانس هارمونیکی، داغشدن خازنها یا اضافهجبران بهوجود میآید.
اگر در پروژه خود به مرحله انتخاب یا بهینهسازی بانک خازنی رسیدهاید و میخواهید طراحی، ظرفیت و نوع تجهیز دقیقاً متناسب با شرایط بار و هارمونیکهای سایت انجام شود، میتوانید روی مشاوره و همراهی تیم مهندسی شرکت فاراد انرژی حساب کنید تا بهترین راهکار فنی و اقتصادی برای شما پیشنهاد و اجرا شود.
سوالات متداول
1) بانک خازنی ثابت بهتر است یا اتوماتیک؟
اگر بار شما تقریباً ثابت است و تغییر زیادی در طول شبانهروز ندارد، بانک خازنی ثابت میتواند گزینهای ساده و اقتصادی باشد. اما در بیشتر کارخانهها که بار در ساعات و شیفتهای مختلف تغییر میکند، بانک خازنی اتوماتیک با رگولاتور ضریب توان انتخاب منطقیتری است؛ چون پلهها را متناسب با نیاز قطع و وصل میکند و ضریب توان را در محدوده مطلوب نگه میدارد.
2) آیا بانک خازنی میتواند باعث مشکل هارمونیک شود؟
خود خازن منبع تولید هارمونیک نیست، اما اگر شبکه هارمونیک داشته باشد، خازن میتواند با امپدانس شبکه وارد رزونانس شود و برخی هارمونیکها را تقویت کند. به همین دلیل، در شبکههای دارای درایو، UPS و بارهای غیرخطی، معمولاً از بانک خازنی دیتیون (همراه راکتور سری) استفاده میشود تا ریسک رزونانس کنترل شود.
3) چرا بعد از قطع بانک خازنی هنوز خطر برقگرفتگی وجود دارد؟
خازن انرژی الکتریکی را در خود ذخیره میکند و حتی بعد از قطع از شبکه هم ممکن است برای مدتی روی ترمینالهای آن ولتاژ باقی بماند. اگر این ولتاژ تخلیه نشود، لمس ترمینالها میتواند خطرناک باشد. برای همین در طراحی بانک خازنی از مقاومتهای دشارژ استفاده میشود تا در مدت زمان مشخص، ولتاژ به سطح ایمن برسد و کار روی تابلو فقط پس از طی این زمان و طبق اصول ایمنی انجام شود.
4) عدد kVAr روی بانک خازنی چیست؟
عدد kVAr ظرفیت تولید توان راکتیو خازنی بانک را نشان میدهد، نه توان اکتیو. هرچه این عدد بزرگتر باشد، بانک خازنی توان بیشتری برای جبران راکتیو در اختیار شبکه قرار میدهد. ظرفیت kVAr باید بر اساس توان راکتیو مورد نیاز، پروفایل بار و هدف ضریب توان نهایی انتخاب و پلهبندی شود تا هم جبران کافی انجام شود و هم اضافهجبران ایجاد نشود.
